Горизонтальный электрофильтр

Лучший выбор для контроля промышленной пыли? Действительно ли горизонтальный электрофильтр всемогущ?

Углубленный анализ: принцип работы и основные преимущества горизонтальных электрофильтров

В сегодняшнем промышленном ландшафте защита окружающей среды больше не является дополнительной опцией, а является спасательным кругом для выживания и роста бизнеса. Выбросы твердых частиц из дымовых газов, являясь основным источником промышленного загрязнения, представляют серьезную угрозу для атмосферы и здоровья человека. Для решения этой проблемы появились различные передовые технологии контроля пыли. Среди множества вариантов, горизонтальный электрофильтр (HORIZONTAL ELECTROSTATIC PRECIPITATOR) стал излюбленным решением для многих отраслей благодаря своей эффективной и стабильной работе. Но действительно ли это лучший выбор для борьбы с промышленной пылью, способный работать в любых условиях, как предполагают легенды? Чтобы ответить на этот вопрос, мы должны углубиться в принципы его работы, применимые условия и технологические ограничения.

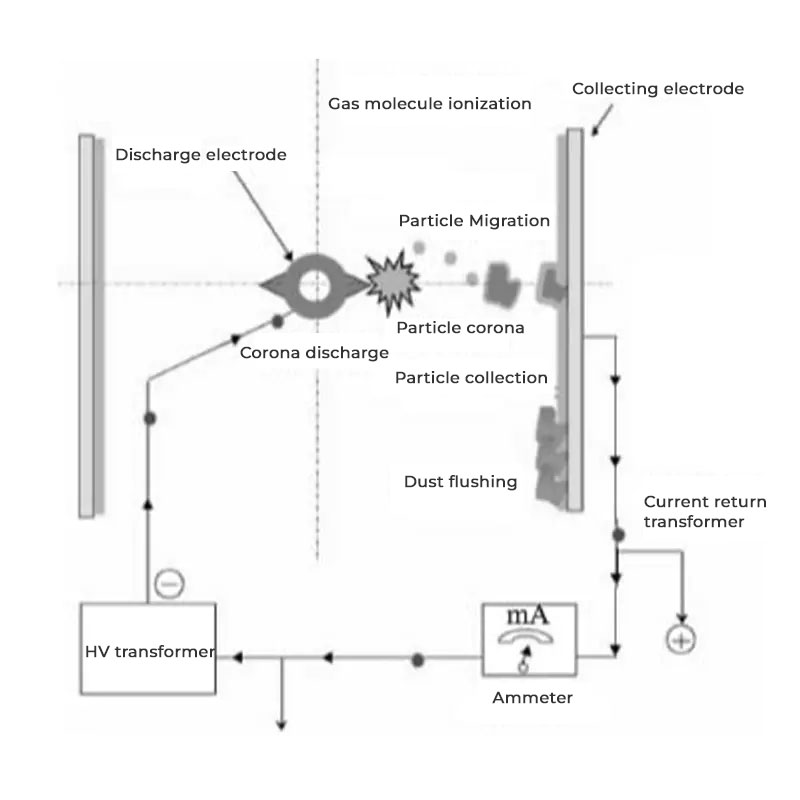

Основной принцип А. горизонтальный электрофильтр заключается в использовании электрического поля высокого напряжения для зарядки частиц пыли в дымовых газах и последующего отделения их от газового потока с помощью электростатической силы. Хотя этот процесс кажется простым, в его основе лежат сложные физические и инженерные принципы.

Сначала запыленный дымовой газ поступает в электрофильтр и проходит через специальное устройство распределения потока, обеспечивающее равномерность потока газа в пределах зоны электрического поля. Впоследствии дымовые газы попадают в электрическое поле, состоящее из катодов и анодных пластин. Катоды обычно имеют точечную разрядную структуру, которая под действием постоянного тока высокого напряжения генерирует мощный коронный разряд. Этот разряд производит большое количество отрицательных ионов и электронов. Эти частицы сталкиваются с частицами пыли в дымовых газах, в результате чего частицы пыли приобретают отрицательный заряд.

Как только частицы пыли заряжены, они быстро движутся к положительно заряженным анодным пластинам под действием кулоновской силы электрического поля. Прилипая к анодным пластинам, частицы пыли постепенно накапливаются слоями. Чтобы слой пыли не стал слишком толстым и не повлиял на эффективность удаления, в осадителе используется механизм постукивания по времени для удаления пыли с анодных пластин и катодных линий. Затем пыль попадает в бункеры внизу и в конечном итоге выгружается через систему транспортировки золы.

Преимущество горизонтальный электрофильтр заключается в его уникальном структурном дизайне. Дымовой газ течет горизонтально, а электрическое поле перпендикулярно потоку газа. Такая конструкция позволяет дымовому газу тщательно взаимодействовать с электрическим полем при прохождении через несколько секций электрического поля. Объединив несколько электрических полей последовательно, можно значительно повысить эффективность удаления пыли. Наша компания в настоящее время может достичь шестиполе Комбинированная структура означает, что дымовой газ подвергается шести последовательным процессам электростатического удаления пыли, гарантируя эффективное улавливание даже мельчайших частиц.

Кроме того, горизонтальный электрофильтрs имеют естественное преимущество при обработке больших объемов высокотемпературных дымовых газов. Их конструкция выдерживает рабочие температуры до 350°C, что делает их отличными характеристиками при очистке дымовых газов многих высокотемпературных промышленных печей и обжиговых печей. Кроме того, поскольку в них не используются расходные рукавные фильтры, затраты на их эксплуатацию и техническое обслуживание относительно низкие, а срок службы оборудования длительный, что делает их идеальным выбором для многих крупных промышленных предприятий.

Ключевые проблемы и применимые условия: не со всей пылью легко справиться

Несмотря на отличную производительность горизонтальный электрофильтр , это не панацея. Эффективность пылеудаления во многом зависит от удельное сопротивление пыли в дымовых газах. Это важнейший физический параметр, который измеряет электропроводность пыли. Когда удельное сопротивление пыли слишком низкое, заряженные частицы пыли сразу же освобождают свой заряд при достижении анодной пластины, заставляя их отскакивать назад и создавать вторичный повторный унос пыли, что снижает эффективность. И наоборот, когда удельное сопротивление слишком велико, частицы пыли образуют изолирующий слой на анодной пластине, препятствуя высвобождению заряда. Это может привести к пробою электрического поля и явлению «обратной короны», что серьезно влияет на нормальную работу оборудования.

Таким образом, горизонтальный электрофильтр has a strict applicable range for dust resistivity, typically requiring it to be within the range of $10^4 \le \rho \le 5 \times 10^{10} \Omega \cdot cm$. For dust that falls outside this range, special pre-treatment measures, such as humidification, temperature adjustment, or the addition of conditioning agents, are necessary to adjust the dust’s resistivity to its optimal working range.

Помимо удельного сопротивления, конструкция осадителя должна также полностью учитывать взаимосвязь между скорость ветра на участке электрического поля и глубина электрического поля . При слишком высокой скорости ветра заряженные частицы пыли могут быть вынесены потоком газа из электрического поля раньше, чем они достигнут анодной пластины, что приведет к снижению эффективности пылеулавливания. Поэтому на этапе проектирования важно точно рассчитать размер и расположение электрического поля на основе скорости потока дымовых газов и характеристик пыли, гарантируя, что заряженным частицам будет достаточно времени и пространства для миграции к анодной пластине. Последовательная комбинированная структура с несколькими полями может эффективно продлить время пребывания дымового газа в электрическом поле, тем самым преодолевая эту проблему.

Применимые сценарии и показатели производительности: кто является лучшим пользователем этой технологии?

Основываясь на своем уникальном принципе работы и требованиях к сопротивлению, горизонтальный электрофильтр играет решающую роль в конкретных отраслях. К основным областям его применения относятся:

• Энергетика : Угольные электростанции являются основным рынком электрофильтров. Удельное сопротивление пыли в дымовых газах сгорания угля часто находится в оптимальном рабочем диапазоне для электрофильтров, а высокий объем и температура газа хорошо подходят для очистки горизонтальными установками. Аньхойская компания экологических технологий Тянькан, ООО имеет обширный опыт в предоставлении индивидуальных решений по горизонтальным электрофильтрам для энергетической отрасли, помогая им эффективно и надежно достигать строгих стандартов выбросов.
• Металлургическая промышленность : В таких процессах, как агломерация, коксование и доменные печи, образующийся дымовой газ имеет высокую температуру и высокую концентрацию пыли. Горизонтальные электростатические фильтры при подходящей конструкции могут эффективно очищать этот сложный дымовой газ, обеспечивая соответствие требованиям по выбросам.
• Цементная промышленность : Отходящие газы цементных заводов также характеризуются высокой температурой и высоким содержанием пыли. Горизонтальный электрофильтр может работать стабильно и эффективно улавливать цементную пыль, что делает его незаменимым устройством для защиты окружающей среды на линиях по производству цемента.

Что касается показателей производительности, горизонтальный электрофильтр работает исключительно хорошо. Он может обрабатывать концентрации пыли в дымовых газах на входе до $<100 г/Нм^3$, а после обработки концентрацию пыли на выходе обычно можно снизить до $<30 мг/Нм^3$. Этот уровень выбросов соответствует экологическим нормам большинства стран и регионов. В некоторых специальных применениях за счет оптимизации конструкции и рабочих параметров концентрацию выбросов можно даже снизить до более низкого уровня.

Резюме: Горизонтальный электрофильтр — мощная сила с границами

В заключение, горизонтальный электрофильтр несомненно, является эффективным, стабильным и технологически совершенным устройством для удаления пыли. Он демонстрирует беспрецедентные преимущества при очистке больших объемов высокотемпературных дымовых газов с умеренным сопротивлением пыли. Однако он не «всемогущий». Эффективность удаления пыли ограничивается различными факторами, включая сопротивление пыли, конструкцию электрического поля и рабочие параметры.

Поэтому при выборе устройства для удаления пыли предприятия должны провести всестороннюю и профессиональную оценку, а не слепо гоняться за «универсальностью» одной технологии. В особых условиях, таких как чрезмерно высокое или низкое сопротивление пыли или особенно высокая влажность дымовых газов, может оказаться необходимым объединить горизонтальный электрофильтр с другими технологиями пылеудаления (например, мокрыми электрофильтрами, рукавными фильтрами и т. д.) или внедрить целевые технические модификации для достижения наилучших результатов удаления пыли.

горизонтальный электрофильтр подобен «специалисту» с уникальными навыками — он может проявлять исключительные способности в своей конкретной области знаний. Правильно поняв и применив его, мы сможем по-настоящему решить проблемы контроля промышленной пыли и создать более чистую и здоровую производственную среду для всех нас.
